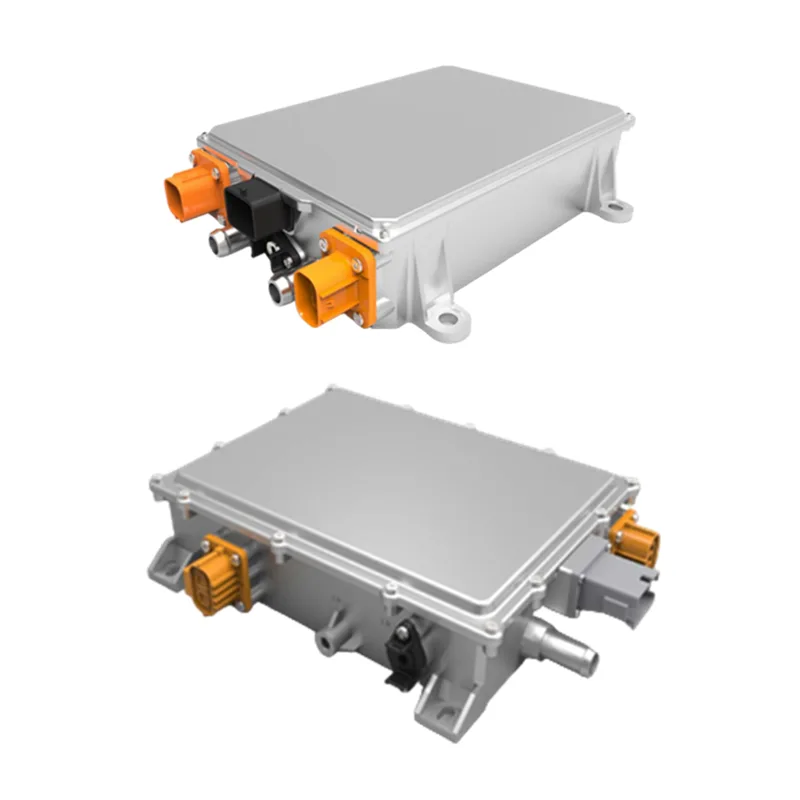

6.6KW висока мощност IP67 OBC с течно охлаждане

Zhaofeng персонализиран 6.6KW High-Power IP67 Liquid-Cooled OBC е основен вграден компонент за зареждане, независимо разработен за нови енергийни превозни средства, отговорен главно за преобразуването на променлив ток от електрическата мрежа в постоянен ток, подходящ за зареждане на литиева батерия. С бързото развитие на индустрията за нови енергийни превозни средства, особено нарастващото търсене на ефективно и надеждно зареждане на търговски превозни средства и тежкотоварни камиони, този продукт е оптимизиран и надграден по отношение на плътност на мощността, адаптивност към околната среда и безопасност. За разлика от традиционните OBC с въздушно охлаждане, 6,6KW High-Power IP67 Liquid Coololed OBC приема усъвършенствана система за течно охлаждане, която може бързо да разсейва топлината, генерирана по време на зареждане с висока мощност, осигурявайки стабилна работа дори в тежки работни среди като висока температура, влажност и прах. Той поддържа широк обхват на входното напрежение от 100-266 Vac и честота на мрежата от 50Hz-61Hz, което е съвместимо с електрическите мрежи в повечето региони. Изходното напрежение на постоянен ток е стабилно при 360V, а изходният ток може да се регулира гъвкаво в диапазона от 0-20A/40A/60A, отговаряйки на нуждите за зареждане на литиеви батерии с различен капацитет.

Спецификация на модела

Параметри за електрическа безопасност

Ръководство за инсталиране

„1.Преди монтажа проверете дали AC входният прекъсвач, разположен от лявата страна на зарядното устройство, е в положение ИЗКЛЮЧЕНО, за да се уверите, че AC входното захранване е изключено.

2. Свържете AC входния интерфейс към мрежовото захранване.

3. Свържете DC изходния конектор (или пистолета за зареждане) към батерията.

4.Внимание: Моля, окабеляването да бъде монтирано от професионалист!"

Предимства на продукта

Висококачественият 6,6KW High-Power IP67 Liquid Cooled OBC се отличава с висока енергийна ефективност от ≥90%, което може ефективно да намали загубата на енергия по време на зареждане, да съкрати времето за зареждане и да подобри обхвата на движение на нови енергийни превозни средства, отговаряйки идеално на нуждите от ефективно зареждане на превозни средства при сценарии с висока честота на работа, като логистика и транспорт на дълги разстояния; неговата IP67 водоустойчива и прахоустойчива функция му позволява напълно да устои на навлизане на прах и дългосрочно потапяне в определена дълбочина на вода и с подкрепата на усъвършенствана система за течно охлаждане, може да поддържа стабилна работа дори в тежки работни среди като мини, пристанища и строителни обекти с околни температури до 85°C, решавайки проблема с лошата адаптивност на традиционните OBC в сложни среди; в същото време той е оборудван с множество цялостни функции за защита на безопасността, включително входно над/под напрежение, изходен свръхток, изходно късо съединение, изходна свръхтемпература и прекъсване на комуникацията, които могат своевременно да реагират на различни необичайни условия на зареждане, ефективно защитавайки безопасността на батерията и цялото превозно средство и осигурявайки надеждна гаранция за безопасна работа на превозни средства в различни сценарии на приложение; освен това поддържа широк диапазон от входно напрежение и честота, съвместим е с различни спецификации на литиева батерия и може гъвкаво да регулира изходния ток, който може да бъде персонализиран според нуждите на различни модели превозни средства, като леки търговски електрически превозни средства, средни/тежкотоварни камиони и хибридни превозни средства, със силна съвместимост и гъвкавост; продуктът използва висококачествени компоненти от автомобилен клас и интегрирана обвивка от отлято под налягане, която има силна устойчивост на вибрации и удар, а зрялата технология за течно охлаждане намалява износването на компонентите, удължавайки експлоатационния живот на продукта, намалявайки по-късните разходи за поддръжка за потребители, които използват превозни средства за дълго време.

Метод на използване

Инсталиране→Операция на зареждане→Ежедневна поддръжка→Персонализиране и отстраняване на грешки

„1. 6.6KW High-Power IP67 Liquid Coololed OBC е инсталиран на определеното място на захранващата система на новото енергийно превозно средство, а входните и изходните линии са свързани според спецификациите на окабеляването на превозното средство, осигурявайки стабилна връзка и добра изолация. Тръбопроводът за течно охлаждане е свързан към охладителната система на превозното средство, за да се осигури гладка циркулация на охлаждащата течност.

2. Когато зареждате, свържете пистолета за зареждане на автомобила към купчината за зареждане с променлив ток. OBC автоматично ще открие входното напрежение и честота и ще комуникира със системата за управление на батерията (BMS) чрез CAN2.0, за да получи нивото на зареждане на батерията. Той автоматично ще регулира изходния ток според търсенето на батерията и ще завърши процеса на зареждане с постоянно напрежение и постоянен ток.

3. Редовно проверявайте връзката на входните и изходните линии на OBC и херметичността на тръбопровода за течно охлаждане, за да предотвратите разхлабени връзки или изтичане на течност. Проверете работното състояние на OBC през арматурното табло на автомобила. Ако възникне необичайна аларма, незабавно спрете да го използвате и извършете професионална поддръжка.

4. За персонализирани продукти техническият персонал на нашата фабрика ще извърши отстраняване на грешки в параметрите според модела на превозното средство и нуждите на клиента и ще предостави съответните насоки за отстраняване на грешки и ръководство за работа, за да се гарантира нормалната употреба на продукта.

Опаковка и доставка
