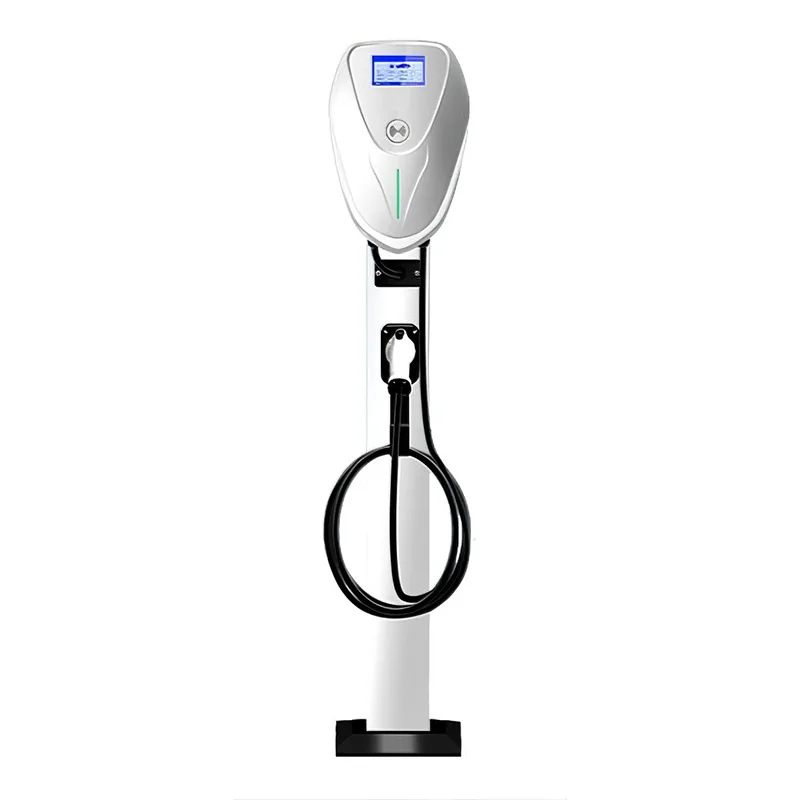

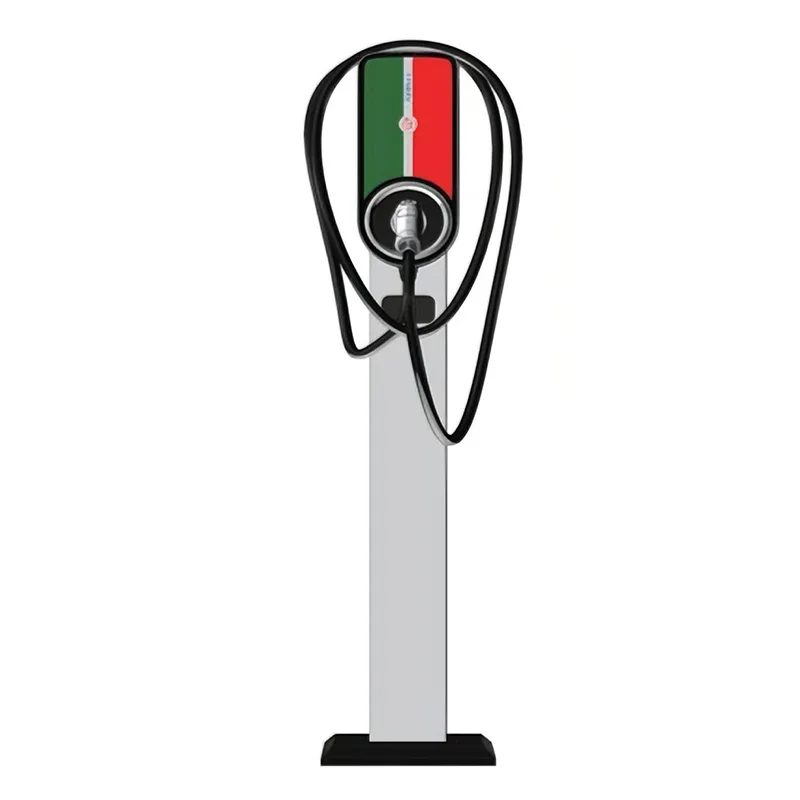

7KW стояща на пода купчина за зареждане с променлив ток

Този продукт е 7KW стояща на пода AC зареждаща купчина, използвана за AC зареждане на електрически превозни средства. Състои се главно от части като тяло на зареждащата купчина, заден монтажен панел, кабел за зареждащ пистолет и пакет аксесоари за монтаж. Той разполага с функции, включително защита от зареждане, таксуване чрез плъзгане на карта, таксуване чрез сканиране на QR код, мобилно плащане, наблюдение на мрежата и дистанционно надграждане.

Технически параметри

иновативни дизайни

- Устройството стриктно следва принципите на модулния дизайн: комуникационният модул е ​​plug-and-play, съвместим с Ethernet/GPRS/3G/4G модули, което позволява на потребителите да избират според действителните нужди; конструкцията е съвместима както със стенен, така и с подов монтаж. Монтираната на стена зареждаща купчина може да бъде преобразувана в стояща на пода инсталация чрез добавяне на стълб, без да се променя структурата му или да се добавят други аксесоари.

- Възприемайки принципите на модулния дизайн, комуникационният модул е ​​plug-and-play и може да се конфигурира за лесна поддръжка;

- Поддържа комуникация с платформа за отдалечено управление за постигане на отдалечено наблюдение и отдалечени надстройки;

- Поддържа зареждане с QR код на мобилен телефон и зареждане на базата на карта, способно да чете съответната потребителска информация от IC карти;

- Цялостна защита за безопасна работа: оборудвана със защита от пренапрежение, защита от ниско напрежение, защита от претоварване, защита от късо съединение, защита от течове, защита от заземяване, защита от прегряване, защита от ниска температура, защита от мълния и защита от преобръщане, осигуряваща безопасна и надеждна работа на оборудването;

- Удобен за потребителя интерфейс: 4,3-инчов екран, който показва в реално време състоянието на устройството, работните данни (напрежение, ток, мощност, количество за зареждане и време) и информация за повреда;

- Ethernet/GPRS/4G комуникация, фоново наблюдение, отдалечени надстройки, мобилно плащане, зареждане с QR код на официалния акаунт на мобилен телефон APP/WeChat и таксуване чрез карта;

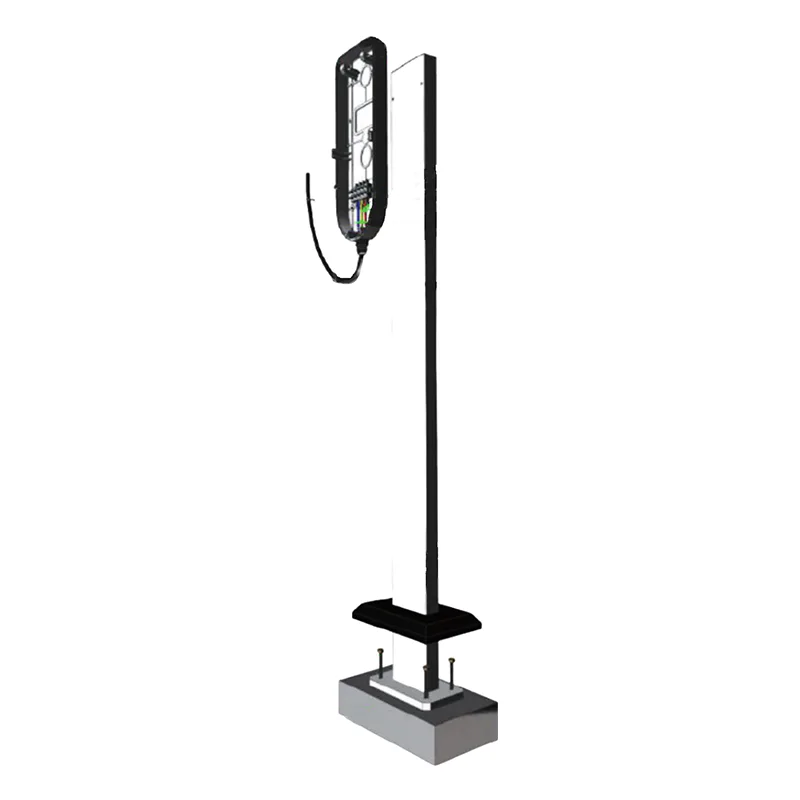

Метод на инсталиране

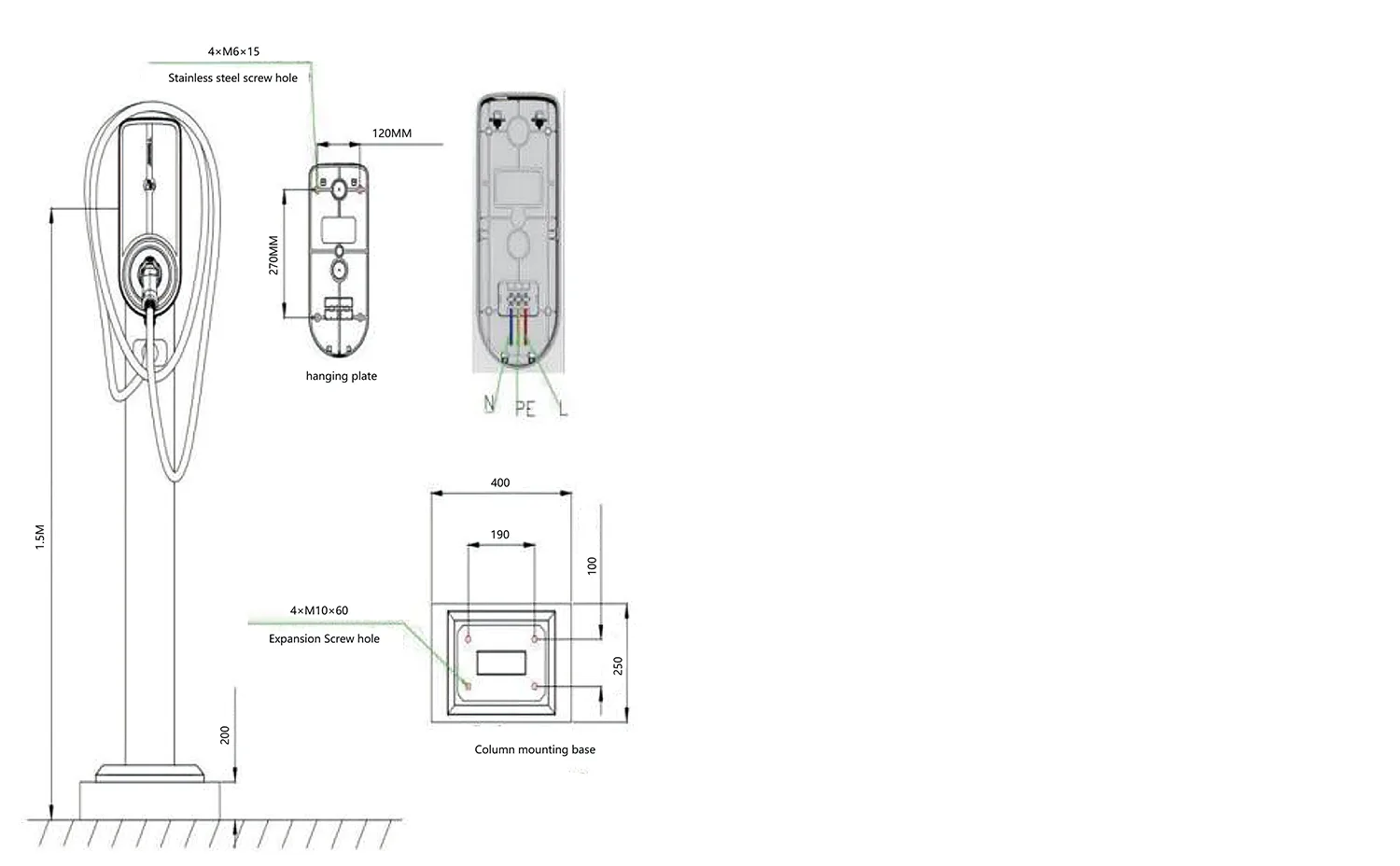

1) Бетонната основа за зареждащата купчина трябва да има якост C25. Подземната част е 400мм, а надземната 200мм. Размерите на бетона са 400*250 мм. Основата трябва да има заровена изходяща тръба в центъра и 4 разширителни болта M10*60 трябва да бъдат фиксирани върху основата.

2) Закрепете задния панел към колоната с помощта на винтове M6*15 от неръждаема стомана.

3) Входящият тръбопровод се изтегля от предварително вкопаната тръба във фундамента през вътрешността на колоната до предназначения входен гнездо.

4) Това устройство се доставя с входен кабел от фабриката. Ако трябва да удължите дължината на входния кабел, трябва да го удължите според правилния метод на свързване на кабела. Поставете трите кабела (проводник под напрежение, неутрален проводник, заземителен проводник) в клемния блок според етикетите за окабеляване, за да завършите окабеляването; (тъй като устройството има висок ток, удължителният кабел трябва да осигури надеждна връзка).

5) За да предотвратите риска от токов удар, входният заземяващ проводник на оборудването трябва да бъде здраво заземен.
